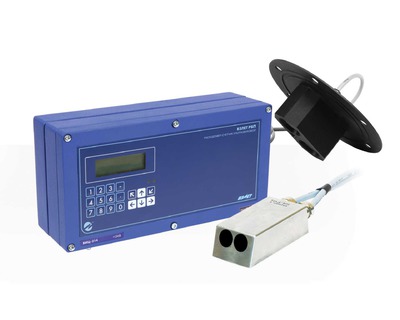

ВЗЛЕТ РБП (для безнапорных потоков)
Предназначен для автоматического измерения объемного расхода, объема, уровня различных жидкостей с широким спектром физико-химических свойств в безнапорных трубопроводах, открытых водоводах и лотках. Может применяться в технологических процессах промышленных предприятий, на очистных сооружениях, в канализационных сетях, системах экологического мониторинга, системах АСУ ТП и т.д.
Измерение расхода производится прогрессивным методом «площадь-скорость», основанном на одновременном измерении уровня и скорости потока с последующей математической обработкой результатов. Измерение скорости потока производится допплеровским методом.
Для работы с прибором разработано специализированное программное обеспечение для расчета расходной характеристики измерительного участка с учетом его параметров (геометрия, шероховатость и т.д.) с последующей загрузкой расходной характеристики непосредственно в прибор.
Отличительные особенности:
- непосредственное измерение скорости потока погружным ультразвуковым допплеровским датчиком с встроенным термометром;
- бесконтактное измерение уровня ультразвуковым датчиком с уменьшенной зоной нечувствительности и встроенным термометром;
- возможность проведения измерений при наличии подпора;
- возможность проведения измерений при изменении направления потока;
- повышение точности измерения уровня и скорости за счет коррекции температурных изменений скорости звука в воздухе и жидкости;
- снижение требований к параметрам измерительного участка, в том числе уменьшение длины прямолинейных участков.
Вывод информации:
- на жидкокристаллический индикатор;
- в виде частотный и/или импульсных сигналов (по заказу);
- в виде нормированного токового сигнала (по заказу);
- по интерфейсу Ethernet (по заказу);
- по интерфейсу RS-232/RS-485;
- в виде срабатывания логических выходов.
| Характеристика | Значение |
| Диапазон измерения скорости потока, м/с | от минус 1,5 до 5 |
| Диапазон измерения уровня, м | 0,03-4 |
| Погрешность измерения объемного расхода и объема, % | не более ±4,0 |
| Номинальное напряжение питания постоянного тока, В | =24 |
| Потребляемая мощность, Вт | не более 20 |
| Гарантийный срок эксплуатации, мес. | 21 |
