ВЗЛЕТ ПУ (ВПУ-0x)
Предназначена для настройки, градуировки, калибровки, юстировки, поверки сличением и других работ по определению метрологических и технических характеристик расходомеров, расходомеров-счетчиков, счетчиков, преобразователей расхода жидкости различного типа и назначения.
Установка зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений.
Установка поверочная водопроливная ВЗЛЕТ ПУ представляет собой автоматизированный измерительно-испытательный комплекс, имеющий в своем составе информационно-измерительную и управляющую систему на базе персонального компьютера.
Установка предназначена для организаций, занимающихся производством, ремонтом, калибровкой и поверкой приборов измерения расхода и объема жидкостей.

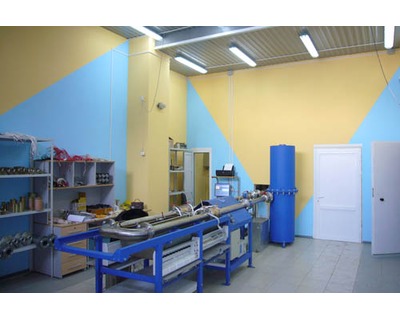

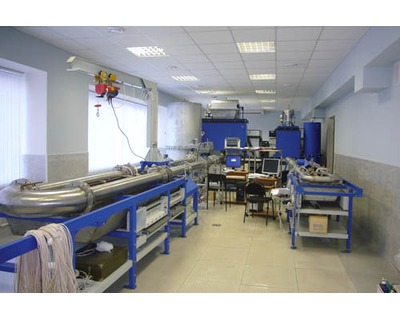

Установка размещается на одном уровне. Предусматривается отделение насосной группы шумоизоляционной стеной, обеспечивающей комфортные условия для обслуживающего персонала. По отдельному проекту возможна доработка типового исполнения и размещение с привязкой к конкретному помещению в том числе на разных уровнях.
Исполнения:
ВПУ-03/ диаметры условного прохода поверяемых приборов от 10 до 80 (100)* мм;
ВПУ-05/ диаметры условного прохода поверяемых приборов от 10 до 150 (200)* мм;
ВПУ-07/ диаметры условного прохода поверяемых приборов от 10 до 300 мм.
Функциональные возможности:
- поддержание стабильного расхода рабочей жидкости и воспроизводимость условий испытаний по длине испытательного участка рабочего стола;
- плавная установка значения расхода с помощью регулируемого привода насоса;
- длины прямолинейных участков не менее 10 диаметров условного прохода поверяемых приборов.
Отличительные особенности:
- оснащена эталонными весовыми устройствами и эталонными расходомерами;
- изготовлена из коррозионностойких материалов;
- может обслуживаться одним оператором благодаря автоматизированной системе сбора и обработки результатов измерений;
- экономия энергопотребления (за счет регулируемого привода насоса) и рабочей жидкости (за счет циркуляции по замкнутому контуру);
- изготовление, монтаж, настройка и запуск установки в работу «под ключ», в том числе государственная поверка;
- постгарантийное сопровождение.
Состав установки (основные блоки):
- накопительный бак-резервуар для хранения и деаэрации рабочей жидкости;
- насосы с регулируемым электроприводом;
- ресиверы для деаэрации и обеспечения стабильности расхода жидкости;
- эталонные весоизмерительные устройства с переключателями потока;
- эталонные расходомеровы с системой задания и регулирования расхода;

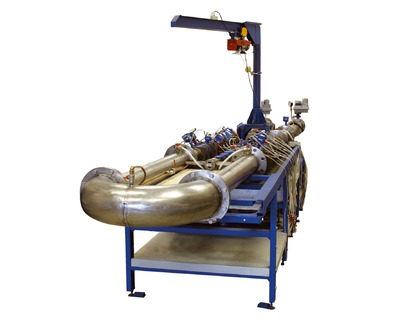

- рабочие столы с испытательными участками для поверяемых приборов;
- рабочее место оператора;
- измерительный аппаратно-программный комплекс;
- трубопроводная обвязка с запорно-регулирующей арматурой;
- система заполнения установки рабочей жидкостью;
- система сбора, очистки и возврата рабочей жидкости.
Измерительный аппаратно-программный комплекс (ИАПК)
ИАПК предназначен для управления работой поверочной установки, а также автоматизированного сбора и обработки результатов измерения при проведении операций настройки, юстировки, калибровки и поверки приборов расхода жидкостей.
Функциональные возможности ИАПК:
- проведение процедуры поверки и калибровки статическим весовым методом одновременно до 56 приборов (включая эталонные расходомеры);
- устанавливает и поддерживает заданное оператором значение расхода рабочей жидкости;
- управляет работой переключателя потока по командам оператора, по завершению цикла проливки, по заполнению весового бака;
- измеряет температуру рабочей жидкости в магистралях поверочной установки по двум каналам в режиме реального времени.
Отличительные особенности ИАПК:
- осуществляет связь с поверяемыми приборами по интерфейсу RS-485 или RS-232;
- обеспечивает запуск программного обеспечения, необходимого для связи по интерфейсу с поверяемыми приборами сторонних производителей, и возврат в оболочку по завершению связи для продолжения работы;
- проводит самотестирование в процессе работы;
- архивация и протоколирования результатов.
| Характеристика | Значение |
| Температура рабочей жидкости, °С | от 10 до 40 |
| Давление в трубопроводе, МПа | не менее 0,1 |
| Напряжение питания насосов и электроприводов от трехфазной сети переменного тока | ~380 В 50 Гц |
| Характеристика | Значение |
| Номинальный диаметр испытываемых приборов, DN | от 10 до 80* |
| Диапазон воспроизводимого расхода, м3/ч | от 0,03 до 100 |
| Количество рабочих столов | 1 |
| Длина испытательного участка рабочего стола под поверяемые приборы, мм | 2 x 1200 |
| Пределы допускаемой относительной погрешности измерения при поверке методом сличения с помощью эталонных расходомеров, % |
±0,3** |
| Пределы допускаемой относительной погрешности измерения при поверке статическим весовым методом, % | ±0,05; ±0,1 |
| Габаритные размеры установки, мм | 9 600 × 3 000 х 2 830 |
| Характеристика | Значение |
| СМД | СБД |
| Номинальный диаметр испытываемых приборов, DN | от 10 до 65 |
| Диапазон воспроизводимого расхода, м3/ч | от 0,03 до 80 |
| Количество рабочих столов / длина испытательного участка для поверяемых приборов, мм | 1/2 x 1200 |
| Пределы допускаемой относительной погрешности измерения при поверке методом сличения с помощью эталонных расходомеров, % |
±0,3** |
| Пределы допускаемой относительной погрешности измерения при поверке статическим весовым методом, % | ±0,05; ±0,1 |
| Габаритные размеры установки, мм | 15 500 × 4 600 х 3 800 |
| Характеристика | Значение |
| СМД | СД300 |
| Номинальный диаметр испытываемых приборов, DN | от 10 до 80 |
| Диапазон воспроизводимого расхода, м3/ч | от 0,03 до 100 |
| Количество рабочих столов / длина испытательного участка для поверяемых приборов, мм | 1/2 x 1200 |
| Пределы допускаемой относительной погрешности измерения при поверке методом сличения с помощью эталонных расходомеров, % |
±0,3* |
| Пределы допускаемой относительной погрешности измерения при поверке статическим весовым методом, % |
±0,05; ±0,1 |
| Габариты размеры установки, мм | 16 600 × 7 200 х 3 800 |
