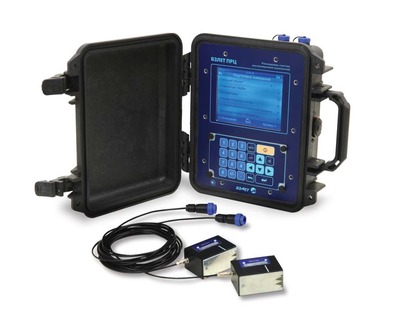

ВЗЛЕТ ПРЦ
Оптимальный выбор для оперативного контроля «технологических» и «коммерческих» трубопроводов, а также для задач энергоаудита.
Новое цифровое поколение портативных приборов для оперативного измерения расхода и объема акустически прозрачных жидкостей с помощью накладных датчиков без вскрытия трубопровода. Измерение возможно в напорных металлических и пластмассовых, в т.ч. многослойных трубопроводах, в различных условиях эксплуатации, а также во взрывоопасных зонах.
Отличительные особенности:
- цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность;
- автоматическая настройка;
- выполнение измерений реверсивного потока жидкости в трубопроводе;
- возможна поставка с низкочастотными преобразователями акустическими (ПЭА) для работы на трубопроводах с сильной коррозией или значительными отложениями, а также при работе с жидкостями с повышенным содержанием твёрдых включений;
- наличие режима вычисления массы теплоносителя и количества тепла по измеренному значению объема и заданным или измеренным значениям температуры и давления;

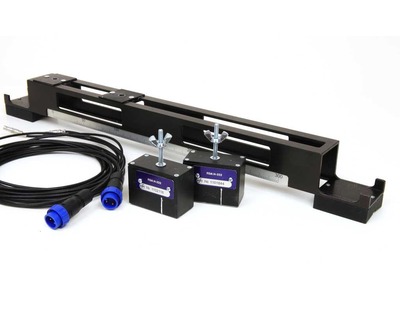

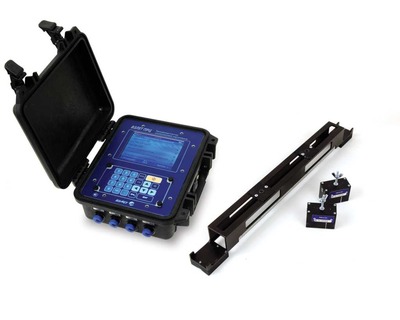

- комплектование по заказу ультразвуковым толщиномером ВЗЛЁТ УТ и магнитной линейкой, предназначенной для быстрой и лёгкой установки ПЭА на трубопроводах из магнитных материалов любого диаметра;
- цветной графический сенсорный ЖК-индикатор с разрешением 640х480 пикселей;
- архивирование информации на сменную флэш-карту формата SD;
- USB-интерфейс для настройки и съема данных;
- выполнен в ударопрочном кейсе с классом защиты IP67;
- возможна поставка во взрывозащищенном исполнении.
Вывод информации:
- на жидкокристаллический индикатор;
- в виде импульсов с нормированным весом;
- по последовательному интерфейсу RS-485;
- по интерфейсу USB.
Преобразователи электроакустические для ВЗЛЕТ ПРЦ:
| Тип ПЭА | Обозначение | Диапазон температур жидкостей,оС |
|---|---|---|
| Высокочастотные | ПЭА Н-222* | от минус 30 до 150 |
| Низкочастотные | ПЭА Н-212 | от минус 30 до 150 |
|
При поставке в комплекте с магнитной линейкой: — L=300 мм — L=150 мм |
ПЭА Н-228* ПЭА Н-207* |
от минус 30 до 150 от минус 30 до 130 |
* датчик может поставляться в искробезопасном исполнении (Ex)
| Характеристика | Значение |
|
Номинальный диаметр, DN |
от 20 до 5 000 |
| Диапазон скорости потока, м/с | от 0,1 до 20 |
|
Относительная погрешность измерения расхода (объема),%: - при скорости потока от 0,1 до 1,0 м/с - при скорости потока от 1,0 до 20 м/c |
±3 ±1,5 |
| Диапазон температуры жидкости, оC | от минус 30 до 150 |
| Температура окружающей среды для вторичного преобразователя (ВП), оС | от минус 10 до 50 |
| Степень защиты ВП/ПЭА | IP67 |
|
Маркировка взрывозащиты: - блок искрозащиты - ПЭА |
[Exia]IIB ОExiaIIBT6X |
|
Количество контролируемых объектов, параметры которых сохраняются в памяти прибора |
не менее 200 |
|
Объем архива измерительной информации и нештатных ситуаций, записей |
не менее 100 000 |
|
Длительность интервала архивирования,с |
от 1 до 300 |
|
Питание расходомера: - встроенная батарея питания - внешнее питание постоянного тока - внешний адаптер однофазной сети переменного тока |
=3,6 В =10-30 В ≈100-240 В, 50-60 Гц |
| Время непрерывной работы от встроенной батареи,ч. |
не менее 24* |
| Средняя наработка на отказ, ч. | 75 000 |
| Средний срок службы, лет | 12 |
| Гарантийный срок эксплуатации, мес. | 21 |
| Масса ВП, кг | не более 3 |
| Габаритные размеры ВП, мм | 285х250х125 |
