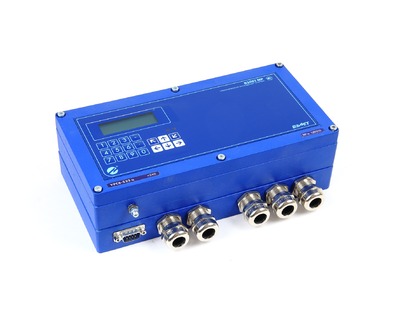

ВЗЛЕТ МР (УРСВ-5хх ц)

ВЗЛЕТ МР (УРСВ-5хх ц)

Описание Характеристики Документы Карта заказа

Артикул: 0022

Бренд: Взлет

Предназначен для измерения среднего объемного расхода и объема реверсивных потоков различных жидкостей (горячей, холодной, сточных вод, кислот, щелочей, пищевых продуктов и т.д.) в одном или нескольких напорных трубопроводах при различных условиях эксплуатации, в том числе во взрывоопасных зонах.

Исполнения:

УРСВ-5x0 ц - многоканальный;
УРСВ-5xx ц - многолучевой.
Выпускается специсполнение для АЭС.

Описание
Характеристики
Документы
Карта заказа

Модификации:

Тип	Исполнение	Количество измерительных каналов				Количество контролируемых трубопроводов				Относительная погрешность измерения расхода (объема), %
Тип	Исполнение	1	2	3	4	1	2	3	4	Относительная погрешность измерения расхода (объема), %
Одноканальный	УРСВ-510Ц	+				+				±(0,95+0,1/v)*
Многоканальные	УРСВ-520Ц		+				+
	УРСВ-530Ц			+				+
	УРСВ-540Ц				+				+
Многолучевые	УРСВ-522Ц		+			+				±(0,45+0,1/ v)*
	УРСВ-542Ц				+		+			±(0,45+0,1/ v)*
	УРСВ-544Ц				+	+				±(0,25+0,1/ v)*

* v — скорость потока, м/с

Отличительные особенности:

цифровая обработка сигнала, минимальное время одного измерения, высокая помехозащищенность;
надежная работа прибора при изменении температуры, давления, вязкости и других параметров жидкости;
значительное упрощение пусконаладочных работ (без применения осциллографа);
измерение расхода и объема реверсивного потока;

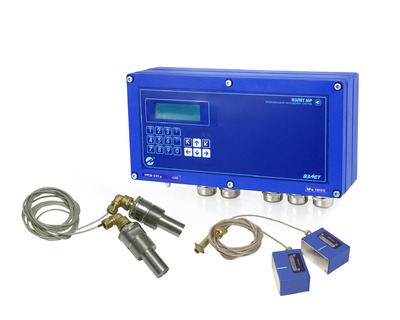

возможна поставка датчиков различного исполнения (накладные, врезные), а также готовых измерительных участков;
измерение без потерь давления в трубопроводе;
наличие режима дозирования объема.

Вывод информации:

на жидкокристаллический индикатор;
в виде импульсов с нормированным весом или логических сигналов;
по последовательному интерфейсу RS-232/RS-485;
в виде нормированного токового сигнала (по заказу);
по интерфейсу Ethernet (по заказу).

Характеристики

Характеристика	Значение
Номинальный диаметр, DN	от 10 до 5 000 (от 150 до 10 000)*
Диапазон температуры жидкости, ^оC	от минус 30 до 160
Температура окружающей среды для вторичного преобразователя (ВП), ^оС	от 0 до 50 (от минус 40 до 65)**
Давление в трубопроводе для врезных преобразователей электроакустических (ПЭА), МПа	не более 2,5***
Степень защиты ВП/ПЭА	IP54/IP68
Глубина архивов измерительной информации, записей: - часового - суточного - месячного - интервального - дозирования	1440 60 48 14 400 512
Питание	=24В
Потребляемая мощность, Вт	не более 12
Средняя наработка на отказ, ч.	75 000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	25
Масса вторичного преобразователя, кг	не более 3
Габаритные вторичного преобразователя, мм	250х154х75
