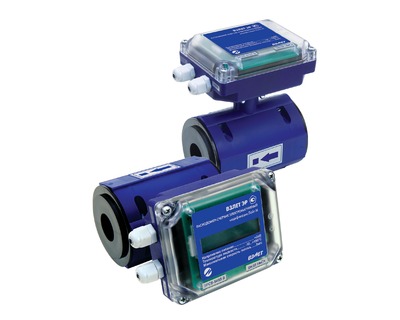

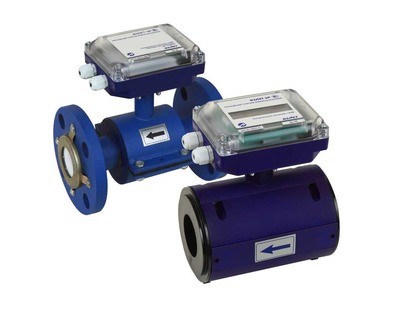

ВЗЛЕТ ЭР (Лайт М)

ВЗЛЕТ ЭР (Лайт М)

Описание Характеристики Документы Карта заказа

Артикул: 0009

Бренд: Взлет

Соответствует дополнительным требованиям, предъявляемым системой качества НП «Российское теплоснабжение». Предназначен для измерения расхода и объема горячей и холодной воды.

Описание
Характеристики
Документы
Карта заказа

Максимальная скорость потока 10 м/с.

Исполнения измерительного блока:

ЭРСВ-4х0х В – без индикатора;
ЭРСВ-5х0х В – с индикатором.

Тип присоединения:

ЭРСВ-хх0Л В – «сэндвич» (от DN 10 до DN 150);
ЭРСВ-хх0Ф В – фланцевое (от DN 20 до DN 300).

Максимальная скорость потока 5 м/с.

Исполнения измерительного блока:

ЭРСВ-440Л В – без индикатора;
ЭРСВ-540Л В – с индикатором.

Тип присоединения:

ЭРСВ-х40Л В – «сэндвич» (DN 25, DN 32, DN 50).

Отличительные особенности:

простота установки: малый вес как результат применения специальных материалов, возможность разворота индикатора при монтаже, не требуется установка фильтра;
механическая прочность;
легкая настройка для работы с тепловычислителями без использования компьютера;
максимальная защищенность результатов измерений от несанкционированного доступа и вмешательства в работу прибора;
журнал событий (запись изменения настроечных параметров, запись смены режимов работы, изменение даты/времени);
исключение ошибок, связанных с опустошением трубопровода или пропадания питания;
благодаря встроенной RFID-метке стандарта NFC можно снять показания прибора с помощью смартфона;
часы реального времени;
самый большой в своем классе выбор DN обеспечивает возможность минимизации затрат при работе с одим поставщиком приборов даже в больших комплексных проектах;
полнопроходной расходомер без потерь давления на измерительном участке;
не требуется установка фильтра;
возможность монтажа в пластиковые (металлопластиковые) трубопроводы;
вывод информации на два универсальных выхода с возможностью выбора режима работы (импульсного, частотного или логического);
увеличение коммутируемого тока на универсальных выходах в пассивном режиме до 150 мА;
работа универсальных выходов в пассивном режиме при любой полярности внешнего напряжения (аналог «сухого» контакта);
короткие прямолинейные участки до и после расходомера;
усовершенствованная проточная часть для стабильной работы в зоне малых расходов (максимальная скорость потока 5 м/с);
не требуется дополнительная присоединительная арматура (диффузоры и конфузоры);
степень защиты IP65;
контроль заполнения трубопровода.

Вывод информации:

на символьный жидкокристаллический индикатор (только для исполнений ЭРСВ-5х0х В и ЭРСВ-540Л В);
в виде импульсов с нормированным весом и логического сигнала направления потока;
по последовательному интерфейсу RS-485 (по заказу);
по беспроводному интерфейсу NFC (по заказу).

Характеристики

Характеристика	Значение
Номинальный диаметр ЭРСВ-хх0Л В, DN	10
Номинальный диаметр ЭРСВ-хх0Ф В, DN	-
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м³/ч	2,83
Давление в трубопроводе, МПа	не более 2,5
Удельная электропроводность жидкости, См/м	не менее 5 x 10^-4
Диапазон температуры жидкости, °С	от минус 10 до 150
Мин. длина прямолинейных участков до и после расходомера	3DN и 1DN
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 5,0
Средняя наработка на отказ, ч	100 000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	72
Исполнение	DN
ЭРСВ-х40х В	от 10 до 300
ЭРСВ-х70х В	от 15 до 300
Характеристика	Значение
Номинальный диаметр ЭРСВ-х40Л В, DN	25
Наиб. измеряемый средний объемный расход жидкости, Qv наиб, м³/ч	8,9
Давление в трубопроводе, МПа	не более 2,5
Удельная электрическая проводимость жидкости, См/м	не менее 5 x 10^-4
Диапазон температуры жидкости, °С	от минус 10 до 150
Мин. длина прямолинейных участков до и после расходомера	2DN и 1DN
Степень защиты	IP65
Напряжение питания расходомера, В	=24
Потребляемая мощность, Вт	не более 5,0
Средняя наработка на отказ, ч	75 000
Средний срок службы, лет	12
Гарантийный срок эксплуатации, мес.	60
Исполнение	DN
ЭРСВ-х40Л В	25, 32, 50
